更换摆线针轮减速机输出轴紧固环的具体操作步骤是什么?

发布时间:2025-08-07
阅读:1001
更换摆线针轮减速机输出轴紧固环(又称 “挡圈”“锁紧环”,用于固定输出轴上的轴承、齿轮或联轴器等部件,防止轴向窜动)需遵循规范流程,避免损伤轴系或箱体。以下是具体操作步骤:
一、准备工作:工具、备件与安全防护
必备工具
拆卸工具:内卡钳(或挡圈钳,根据紧固环类型选择 —— 轴用挡圈选内直 / 弯嘴挡圈钳,孔用挡圈选外直 / 弯嘴挡圈钳)、橡胶锤、铜棒(避免硬敲击损伤轴)、一字螺丝刀(辅助撬卸)。
清洁工具:抹布、煤油(或柴油)、毛刷(清理油污和铁屑)。
安装工具:与紧固环尺寸匹配的套筒(用于均匀敲击安装)、扭矩扳手(若有配套锁紧螺栓)。
备件:新的紧固环(需确认型号、尺寸与原配件一致,材质通常为 65Mn 弹簧钢,表面镀锌或发蓝防锈)、润滑脂(安装前涂抹在轴颈和紧固环接触面上)。
安全防护
停机并切断减速机电源,悬挂 “禁止合闸” 警示牌,确保输入电机无法启动。
若减速机与负载(如传送带、搅拌桨)连接,需断开负载(拆除联轴器螺栓或传动带),避免拆卸时负载侧受力导致轴位移。
佩戴手套(防止手部被油污或锐边划伤)、护目镜(防止铁屑飞溅入眼)。
二、拆卸旧紧固环
清理输出轴端外部部件
拆除输出轴上的联轴器、链轮、皮带轮等传动部件:若为键连接,先松开联轴器上的顶丝(或锁紧螺栓),用拉马(拔轮器)平稳拉出;若部件与轴过盈配合,可轻微加热部件(温度≤100℃,避免轴受热变形)后再拆卸。
用抹布清理输出轴端的油污、粉尘,露出紧固环及安装槽(环形凹槽,用于固定紧固环)。
识别紧固环类型并拆卸
开口式弹性挡圈(最常见):观察挡圈开口方向,用挡圈钳的钳口插入开口两端的小孔(或卡入开口边缘),缓慢收缩钳柄,使挡圈直径缩小,脱离轴上的安装槽,即可取出。
若挡圈生锈或变形导致难以拆卸,可先滴少量润滑油浸润 10 分钟,用铜棒轻敲挡圈侧面(沿圆周均匀敲击),松动后再用挡圈钳拆卸,禁止用螺丝刀硬撬(易导致挡圈断裂或轴槽变形)。
锁紧螺母式紧固环(带螺纹的金属环):需先松开防松垫片(或止动销),用扳手逆时针旋转螺母,直至从轴上取下。
组合式紧固环(含挡圈和锁紧片):先拆除锁紧片的固定螺丝,再按开口挡圈的方法拆卸挡圈。
检查轴槽和轴颈状态
用毛刷清理轴上的安装槽,检查槽内是否有磨损、变形或毛刺:若有毛刺,用细砂纸(800 目以上)轻轻打磨光滑(避免扩大槽宽);若槽底有裂纹或严重磨损,需修复轴颈(如堆焊后车削)或更换输出轴(否则新紧固环无法可靠固定)。
检查输出轴颈表面:若有划痕、锈蚀,用细砂纸打磨后涂抹防锈油。
三、安装新紧固环
清洁与预处理新紧固环
用煤油清洗新紧固环,去除表面的防锈油或杂质,检查新挡圈是否有裂纹、变形(用直尺测量直径,与轴槽尺寸对比,误差需≤0.1mm)、开口是否均匀(弹性挡圈开口宽度应一致,确保收缩后能完全嵌入槽内)。
在输出轴的安装槽及轴颈表面涂抹少量锂基润滑脂(减少安装时的摩擦,防止日后生锈)。
安装紧固环
开口式弹性挡圈:用挡圈钳撑开挡圈(注意力度,避免过度撑开导致挡圈塑性变形,Z大开口直径不宜超过轴径的 1.2 倍),将其对准轴上的安装槽,缓慢松开钳柄,使挡圈自然弹入槽内,确保挡圈完全贴合槽底,无歪斜(可用手指沿挡圈圆周触摸,确认各处均已嵌入槽内)。
锁紧螺母式紧固环:将螺母沿轴的螺纹顺时针旋入,直至贴紧轴承内圈(或其他被固定部件),按设备手册要求的扭矩拧紧(通常 50-100N・m,视规格而定),最后安装防松垫片(折弯垫片边缘卡住螺母侧面)或插入止动销。
校验安装可靠性
用手晃动挡圈,确认无轴向窜动;沿轴向轻推被固定部件(如轴承内圈),检查是否被挡圈可靠限位。
若为弹性挡圈,可从开口处观察挡圈与槽的配合:间隙应≤0.05mm,否则需更换更合适尺寸的挡圈。
四、复原与试运行
重新安装输出轴端部件
按拆卸相反顺序装回联轴器、链轮等传动部件:若为键连接,确保键完全嵌入轴的键槽,再拧紧顶丝或锁紧螺栓(顶丝需对准键的侧面,避免顶伤轴颈)。
若部件与轴为过盈配合,可在轴颈涂抹少量机油,用套筒均匀敲击部件端面(避免直接敲击轴端),直至安装到位。
清理与检查
用抹布擦净输出轴端的多余润滑脂,检查减速机箱体的油位(若拆卸时导致润滑油流失,需补充至规定油位)。
检查所有连接螺栓(如地脚螺栓、联轴器螺栓)是否紧固,确保无松动。
试运行
接通电源,进行空载试运行(5-10 分钟),观察输出轴转动是否平稳,有无异响(若有 “咔嗒声”,可能是挡圈未安装到位,需立即停机检查)。
空载运行正常后,带负载试运行,用红外测温仪检测输出轴端温度(正常应≤70℃),确认无异常发热。
注意事项
若旧紧固环因变形或断裂无法完整拆卸,需用角磨机(配薄片砂轮)小心切割(避免损伤轴槽),切割时持续用煤油冷却,防止轴过热变形。
新紧固环的材质和尺寸必须与原配件一致:过薄的挡圈易断裂,过厚的挡圈无法嵌入槽内,均会导致固定失效。
安装弹性挡圈时,禁止用锤子直接敲击挡圈(易导致断裂),需通过套筒或木块间接施力。
通过以上步骤,可确保摆线针轮减速机输出轴紧固环更换后可靠固定,避免因轴向窜动导致的轴承磨损、传动失效等问题。

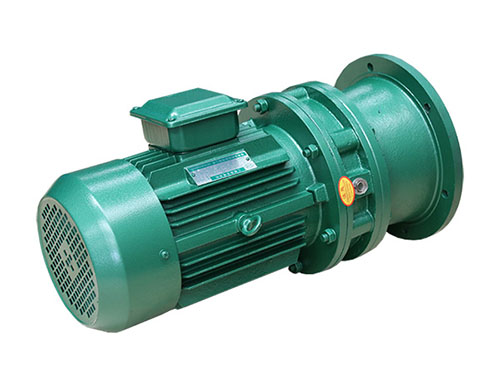

BLY,XLY系列减速机
