如何优化风电减速机齿轮箱的密封结构?

发布时间:2025-08-15
阅读:1001
优化风电减速机齿轮箱的密封结构,核心是阻断 “润滑油泄漏” 与 “外部污染物(粉尘、雨水、盐雾)侵入” 双向风险,同时适配风电设备高振动、户外恶劣环境、长寿命(通常要求 20 年 +)的工况需求,具体可从以下 5 个维度系统优化:
1. 优化密封方案选型:采用 “主密封 + 辅助密封” 组合结构
单一密封难以应对风电齿轮箱的复杂工况,需通过组合设计提升冗余性和可靠性,常见优化方案如下:
动态密封(轴端 / 轴承端):
替代传统单一唇形密封圈,采用 “TC 骨架油封(主密封)+ 防尘唇(辅助密封)” 组合:主密封唇通过过盈配合阻油,防尘唇提前拦截外部粉尘 / 雨水,减少主密封磨损;
极端工况(高振动、高转速)下,升级为 “机械密封 + 甩油环” 组合:机械密封通过动、静环精密贴合实现无泄漏,甩油环利用离心力将飞溅的润滑油甩回箱体,降低主密封压力;
静态密封(箱体结合面、法兰):
替代传统石棉垫片或普通橡胶垫,采用 耐油膨胀石墨垫片(高温工况) 或 改性 PTFE 密封带(低温 / 常温工况),利用材料的高压缩回弹率填补结合面微观间隙,避免因箱体变形(温差 / 振动导致)产生泄漏。
2. 匹配密封材料与工况:提升耐老化、耐磨、耐介质性能
风电齿轮箱密封材料需耐受 “润滑油浸泡、-30℃~120℃温差、户外紫外线 / 盐雾”,材料选型优化是关键:
动态密封材料:
优先选用 氟橡胶(FKM) 或 氢化丁腈橡胶(HNBR):氟橡胶耐油、耐温(-20℃~200℃)、耐老化性优于普通丁腈橡胶,适合海上风电高盐雾环境;HNBR 在耐磨性能上更优(比 FKM 高 30%+),适合陆地风电高振动场景;
密封唇口表面可做 PTFE 涂层处理:降低与轴的摩擦系数(从 0.3 降至 0.15 以下),减少唇口磨损,延长密封寿命;
静态密封材料:
箱体结合面选用 硅橡胶包覆金属骨架垫片:兼顾硅橡胶的弹性密封性能与金属骨架的支撑性,避免垫片因振动移位导致泄漏。
3. 优化密封结构细节:消除泄漏风险点
针对传统密封的薄弱环节(如唇口压力不均、油脂滞留),通过结构细节改进提升密封性:
密封唇口设计:
采用 双唇口 + 螺旋形回油槽 结构:主唇口阻油,副唇口二次密封,回油槽利用轴的旋转将渗入的少量润滑油 “导回” 箱体,避免积累后泄漏;
唇口过盈量精准控制:根据轴径(通常风电齿轮箱轴径 50~200mm)设计 0.2~0.5mm 过盈量,过盈量过小易漏,过大则加剧唇口磨损;
密封腔与排脂结构:
密封腔底部开设 倾斜式排脂孔(直径≥8mm):及时排出老化油脂、杂质,避免油泥堵塞密封唇口;
密封腔内侧增设 防尘挡圈:阻挡大颗粒粉尘直接撞击密封唇,减少磨损;
轴的配合精度优化:
密封接触区域的轴表面粗糙度控制在 Ra 0.2~0.4μm(低于传统 Ra 0.8μm),降低唇口摩擦磨损;
轴的圆度误差≤0.01mm,避免因轴旋转时唇口贴合不均产生间隙泄漏。
4. 协同润滑系统优化:减少密封压力与油脂老化
密封失效常与润滑系统关联(如油脂过多导致压力泄漏、油脂变质腐蚀密封件),需同步优化:
控制润滑油填充量:箱体润滑油液位不超过最低齿轮中心线(传统常加至 1/2 高度),减少齿轮旋转时的油脂飞溅压力,降低密封唇口负载;
选用适配的齿轮油:优先采用 合成型风电专用齿轮油(如 PAO 基础油),其抗乳化性(分水能力)、抗氧化性更优,避免油脂水解产生酸性物质腐蚀密封材料;
增设油脂过滤与监测:在润滑油循环路径中加装 10μm 精度滤芯,减少杂质进入密封腔;同时安装油液传感器,实时监测油脂黏度、水分含量,避免老化油脂损伤密封。
5. 优化安装与维护设计:确保密封性能落地
即使设计优异,安装误差或维护不便仍会导致密封失效,需从工艺端优化:
安装工艺规范:
采用 专用密封安装工具(如套筒式压装工具),避免安装时密封唇口翻边或划伤;
控制密封压缩量:静态密封垫片压缩量需在材料弹性范围内(如氟橡胶垫片压缩率 15%~25%),过度压缩会导致垫片永久变形,失去密封能力;
维护便利性设计:
密封盖采用 拆分式结构,无需拆卸整个齿轮箱即可更换密封件,降低维护成本;
轴端设置 密封磨损监测孔:通过内窥镜或油液采样,定期检查密封唇口状态,提前预警失效风险(如发现油液中混入金属碎屑,可能是唇口磨损)。

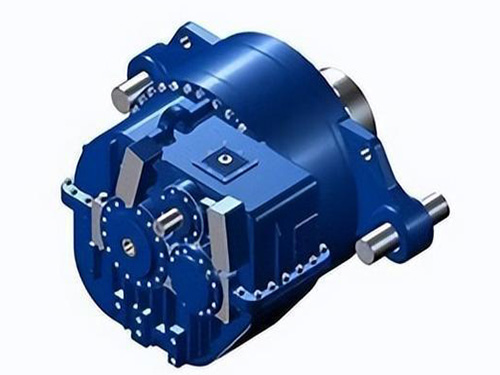

风力发电齿轮箱6
