如何提高三环减速机的重合度?

发布时间:2025-08-16
阅读:1001
提高三环减速机重合度的核心思路是优化齿面接触与啮合参数,结合其 “内齿圈 + 行星架 + 偏心轮” 的传动结构特性,具体可从以下 4 个关键方向实施:
1. 优化齿轮啮合基础参数
重合度与齿轮的齿形、模数、齿数直接相关,需针对性调整:
增大齿数:在传动比允许的前提下,适当增加内齿圈或行星轮的齿数(优先增加行星轮齿数),可延长单对齿的啮合时间,直接提升重合度(齿数越多,啮合重叠的齿对数量越易增加)。
选择合理模数:在传递扭矩满足要求的情况下,避免使用过大模数(大模数会减少单位齿宽的齿数),优先采用较小模数配合多齿数设计,平衡强度与重合度。
优化齿顶高系数:适当增大齿顶高系数(如从标准 1.0 提升至 1.2),可增加齿顶部分的啮合区域,延长啮合过程,间接提高重合度(需注意避免齿顶干涉)。
2. 提升齿面加工精度与表面质量
齿面的精度和光洁度直接影响实际啮合时的接触面积与稳定性,是保障设计重合度落地的关键:
控制齿距误差与齿形误差:通过精密滚齿、磨齿工艺(如采用 5 级及以上齿轮精度标准),减小齿距累积误差和齿形偏差,确保多对齿能同时精准啮合,避免因齿形不规则导致的 “虚假重合”。
降低齿面粗糙度:采用珩磨、抛光等后续处理,将齿面粗糙度控制在 Ra0.8μm 以下,减少齿面摩擦阻力与磨损,避免因表面毛刺、凹凸导致的啮合卡滞,保障重合度稳定。
3. 优化传动系统装配精度
三环减速机的多构件(内齿圈、行星架、偏心轴、输出轴)装配偏差会破坏啮合对称性,需重点控制:
保证同轴度与平行度:严格控制内齿圈与输出轴的同轴度(≤0.02mm)、行星轮轴线与偏心轴轴线的平行度(≤0.01mm/m),避免因轴线偏移导致的单侧啮合,确保多对齿均匀接触。
控制行星轮均布误差:调整行星架上行星轮的安装位置,确保多个行星轮在圆周上均匀分布(均布误差≤0.05mm),避免某一区域行星轮负荷集中,保障各啮合点的重合度一致。
合理设置啮合侧隙:根据工作温度与载荷,预留合理的啮合侧隙(通常为 0.1~0.3mm),既避免热胀冷缩导致的啮合卡死,又防止侧隙过大引发的冲击与重合度波动。
4. 改善润滑与载荷分配
良好的润滑和均匀的载荷分配可减少啮合损耗,维持重合度稳定:
选用高效润滑介质:采用黏度适配的极压工业齿轮油(如 N460 或 N680),确保齿面形成稳定油膜,减少啮合磨损,避免因齿面过早失效导致的重合度下降。
优化载荷分布:通过在行星架与输出轴之间增设弹性缓冲件(如碟形弹簧、弹性衬套),或采用浮动内齿圈设计,平衡各行星轮的载荷分配,避免局部过载导致的齿面变形,保障多对齿持续有效啮合。

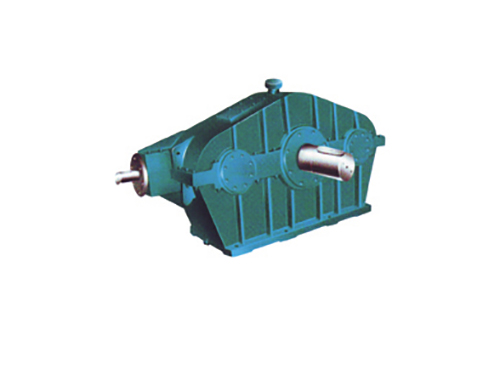

SHZ型三环减速机
