如何检测摆线针轮减速机的转子间隙?

发布时间:2025-05-27
阅读:1001
检测摆线针轮减速机的转子间隙(通常指摆线轮与针齿壳之间的啮合间隙,或偏心套与摆线轮轴孔的配合间隙)是判断设备运行状态和故障隐患的重要步骤。以下是具体的检测方法和操作要点:
一、检测前的准备
工具与仪器
塞尺:用于测量啮合间隙(精度需达 0.01mm)。
百分表及表架:用于测量径向跳动或轴向间隙。
扳手、套筒:拆卸减速机端盖或联轴器。
清洗剂:清洁部件表面,确保检测准确性。
安全操作
断开电源并悬挂警示牌,防止误启动。
确认减速机已冷却,避免烫伤。
拆卸时做好标记(如部件安装方向、位置),便于复原。
二、转子间隙的分类与检测方法
摆线针轮减速机的转子间隙主要包括两类:啮合间隙(摆线轮与针齿销之间的间隙)和配合间隙(偏心套与摆线轮轴孔的间隙)。
1. 啮合间隙检测(摆线轮与针齿销)
原理:正常啮合间隙需符合设计标准(通常为 0.05~0.2mm,具体参考厂家手册),间隙过大可能导致冲击、振动或磨损,过小则可能卡滞发热。
步骤:
拆卸端盖与输出轴
松开减速机壳体端盖螺栓,取下端盖,暴露摆线轮和针齿壳。
若需检测多层摆线轮(双级减速机),需逐层拆卸并标记顺序。
手动盘动转子
缓慢转动输入轴,使摆线轮与针齿销处于不同啮合位置(均匀选取 3~5 个点)。
塞尺测量
将塞尺插入摆线轮齿槽与针齿销之间,测量径向间隙(图 1)。
每个测点需测量正反两个方向(摆线轮正转和反转时的间隙可能因磨损不均而不同)。
记录与对比
若实测间隙超过设计值的 1.5 倍(如标准 0.1mm,超过 0.15mm),需检查磨损情况或更换部件。
注意:
检测时避免塞尺强行插入,以免损伤齿面。
若摆线轮或针齿销表面有明显磨损凹痕,需结合间隙值判断是否报废。
2. 配合间隙检测(偏心套与摆线轮轴孔)
原理:偏心套与摆线轮轴孔的配合间隙(通常为 0.02~0.08mm)若过大,会导致摆线轮偏心运动失准,引发振动和噪声。
步骤:
拆卸摆线轮与偏心套
取出摆线轮,分离偏心套(部分机型偏心套与轴为过盈配合,需谨慎拆卸)。
测量内径与外径
用内径千分尺测量摆线轮轴孔内径(D)。
用外径千分尺测量偏心套外径(d)。
配合间隙 = D - d,应符合设计公差要求。
百分表测量径向跳动
将偏心套固定在轴上,摆线轮套入偏心套,用百分表表头抵住摆线轮外圆。
缓慢转动轴,观察百分表指针摆动范围,跳动量应≤0.05mm(具体以厂家标准为准)。
三、其他相关间隙检测
1. 轴向间隙检测(摆线轮与壳体)
目的:防止摆线轮轴向窜动导致啮合失效。
方法:
安装端盖后,用百分表表头抵住输出轴端面。
轴向推动输出轴,读取百分表最大差值,通常轴向间隙应≤0.2mm。
2. 针齿销与针齿壳间隙
异常表现:针齿销松动可能导致异响或断齿。
检测:目视检查针齿销是否紧固,或用敲击法(听声音)判断是否松动,必要时拆卸测量配合过盈量。
四、间隙异常的原因与处理
间隙问题 可能原因 处理措施
啮合间隙过大 摆线轮或针齿销磨损、装配错误 更换磨损部件,重新调整装配
配合间隙过大 偏心套或轴孔磨损、材质疲劳 更换偏心套或摆线轮,检查润滑状况
轴向间隙过大 端盖螺栓松动、止推垫片磨损 紧固螺栓,更换垫片
间隙不均匀 部件变形、壳体磨损不对称 检测壳体精度,修复或更换壳体
五、注意事项
参考原厂标准:不同型号减速机的间隙公差不同(如 X 系列、B 系列),需查阅说明书或联系厂家获取技术参数。
润滑影响:检测前需清除旧润滑油,避免油膜干扰间隙测量。
动态检测:若静态检测无异常但运行时异响,可在空载或负载工况下用振动检测仪辅助判断(异常间隙会导致高频振动)。
专业操作:涉及精密部件拆卸时,建议由技术人员完成,避免因操作不当引发二次损伤。
通过以上方法可准确检测摆线针轮减速机的转子间隙,及时发现潜在故障,确保设备稳定运行。

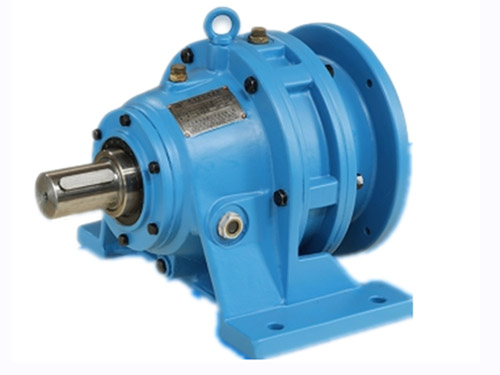

BW摆线针轮减速机
