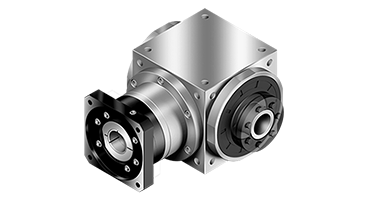

如何优化精密减速机的散热系统？

发布时间：2025-07-10
阅读：1001
优化精密减速机的散热系统需结合其 “精密性”“紧凑性” 特点，在不影响传动精度、结构刚性的前提下，通过强化热量传递路径、优化散热介质、升级冷却方式等手段实现。以下从具体维度展开详细方案：
一、结构设计优化：强化热量传导路径
精密减速机的核心发热源为齿轮啮合区、轴承接触区及润滑油搅动区，热量主要通过壳体向外传递。结构优化的核心是缩短热传导路径、增大散热面积、提升壳体导热效率。
1. 壳体结构改进
增大散热面积：在减速机壳体外部增设散热鳍片（需通过仿真验证鳍片参数）：
鳍片方向与空气流动方向一致（如轴向或径向，根据安装空间的气流方向设计）；
鳍片间距控制在 5-15mm（间距过小易积灰，过大则降低单位面积散热效率）；
鳍片高度以不影响设备安装空间为前提，通常为壳体壁厚的 2-3 倍（如壁厚 8mm 时，鳍片高 16-24mm）。
优化内部导流结构：在壳体内壁增设导流筋，引导润滑油（或冷却介质）流向高温区（如齿轮啮合点、轴承座），加速热量从热源向壳体的传递。例如：在齿轮箱内设计 “U 型导流槽”，使润滑油循环流经齿面后，通过导流筋引导至壳体壁面，利用壳体散热。
2. 材料升级
壳体材料替换：优先选用高导热性材料（兼顾刚性），如将传统铸铁（导热系数约 50W/(m・K)）替换为铸铝（如 ADC12，导热系数约 100W/(m・K)）或铝合金（如 6061，导热系数约 160W/(m・K)）；若需更高刚性，可采用 “铝基复合材料”（如铝 - 碳化硅，导热系数＞200W/(m・K)）。
局部强化导热：在轴承座、齿轮轴等高温部件与壳体的接触部位，加装导热垫片（如石墨烯垫片，导热系数＞500W/(m・K)）或涂抹导热硅脂（导热系数＞3W/(m・K)），减少接触热阻。
二、散热介质优化：提升热量携带能力
精密减速机的散热介质主要为润滑油（油脂或液体油），其性能直接影响热量从热源到壳体的传递效率。
1. 润滑油选型与管理
低黏度、高散热型润滑油：优先选用合成齿轮油（如 PAO 类），其黏度指数高（高温下黏度下降慢）、流动性好，可减少搅动阻力（降低发热），同时增强对齿面 / 轴承的 “冲刷散热” 效果。例如：低速重载场景选用 ISO VG 150-220，高速轻载场景选用 ISO VG 68-100。
控制油位与循环：
油位过高会增加齿轮搅动阻力（额外产热），通常控制在 “齿轮齿高的 1/3-1/2” 浸入油中；
对大功率减速机（如功率＞5kW），增设强制润滑油循环系统：通过微型齿轮泵将润滑油从油池抽出，经外置散热片冷却后，泵回齿轮啮合区和轴承座，流量控制在 0.5-2L/min（根据功率调整）。
2. 润滑脂的特殊处理（针对封闭型精密减速机）
对无法使用液体油的封闭型减速机（如谐波减速机），选用低稠度、高导热润滑脂（如锂基脂 + 石墨烯添加剂），并控制填充量（仅填充轴承 / 啮合区间隙的 1/2-2/3），避免脂体因高温硬化或流失。
三、冷却方式升级：强化热量向环境的传递
根据减速机功率（发热功率）和安装环境，选择适配的冷却方式，核心是提升对流散热效率（自然对流或强制对流）。
1. 自然冷却优化（适用于小功率场景，发热功率＜500W）
优化安装环境通风：确保减速机周围预留≥100mm 的通风间隙，避免被其他部件遮挡；若安装在封闭柜体中，柜体顶部开设出风口（配防尘网），底部开设进风口，形成 “下进上出” 的自然气流通道。
导流罩设计：在壳体散热鳍片外侧加装弧形导流罩，引导环境气流沿鳍片方向流动，流速可提升 30%-50%（通过 CFD 仿真优化导流罩曲率）。
2. 强制风冷（适用于中功率场景，发热功率 500W-2kW）
风扇选型与布局：
选用轴流风扇（风量 10-30m³/h），安装方向与散热鳍片平行（如鳍片轴向排列时，风扇沿轴向吹风）；
风扇与鳍片间距控制在 20-50mm，避免气流紊乱；若空间有限，可采用 “侧吹式” 布局（风扇垂直于鳍片，配合导流板引导气流穿过鳍片间隙）。
温控启停：通过温度传感器（如 NTC 热敏电阻，安装在壳体高温区）联动风扇，当温度＞60℃时启动，＜40℃时关闭，减少能耗和噪音。
3. 液冷系统（适用于大功率场景，发热功率＞2kW）
水冷套设计：在减速机壳体外部嵌套螺旋形水冷套（材质为紫铜或铝合金），冷却液（去离子水 + 防冻液，比例 1:1）通过微型水泵循环，流量控制在 1-3L/min；水冷套进出口温差建议≤5℃，避免局部结露影响精密部件。
外置散热器：冷却液流经减速机后，进入翅片式散热器（配小型风扇），将热量散至环境中，散热面积根据发热功率计算（通常 1kW 对应 0.1-0.2㎡散热面积）。
4. 热管辅助散热（适用于紧凑空间、局部高温场景）
在齿轮轴轴承座等局部高温区（温度＞80℃），嵌入微型热管（直径 3-8mm，长度 50-100mm），热管另一端连接至壳体外部的散热鳍片，利用热管内工质（如乙醇）的相变（蒸发 - 冷凝）快速传递热量，散热效率比纯金属传导高 5-10 倍。
四、运行参数与环境控制：减少产热源头
散热优化需结合 “减热” 与 “散热”，通过控制运行参数减少不必要的发热。
避免过载运行：通过扭矩传感器实时监测负载，当负载超过额定值 120% 时，触发停机保护（如机器人关节减速机，过载会导致齿轮啮合应力剧增，发热功率可提升 2-3 倍）。
优化转速匹配：在满足传动比的前提下，避免输入转速过高（如齿轮减速机转速＞3000rpm 时，齿轮搅动损失和轴承摩擦热会显著增加），可通过电机调速（如伺服电机变频控制）将转速控制在最优区间。
环境温度控制：在高温环境（如夏季车间，环境温度＞35℃）中，为减速机所在设备加装局部空调（控温 25-30℃），或采用隔热棉包裹减速机非散热区域，减少环境热源对其的热辐射。
五、监测与维护：保障散热系统长期有效
实时温度监测：在减速机壳体（靠近齿轮啮合区）和轴承座安装温度传感器（精度 ±1℃），通过 PLC 或上位机实时显示温度，当温度＞80℃时报警（精密减速机的安全温度通常≤90℃，超过会导致润滑油劣化、材料精度漂移）。
定期维护：
每 3 个月清理散热鳍片 / 风扇上的灰尘（可用压缩空气吹扫，避免用水直接冲洗）；
每 6-12 个月更换润滑油（或润滑脂），检查油液是否因高温碳化（若油色变黑、黏度异常，需提前更换）；
对强制冷却系统（风扇、水泵），每 12 个月检查电机轴承润滑，确保无卡滞。
总结
精密减速机的散热优化需遵循 “源头减热 - 路径导热 - 环境散热” 的逻辑链：通过结构设计缩短热传导路径，通过介质优化增强热量携带能力，通过冷却方式升级加速热量向环境释放，同时结合运行控制与监测，在保障传动精度的前提下实现高效散热。实际应用中，需根据减速机型号（如行星减速机、谐波减速机）、功率及安装空间，通过仿真（如 ANSYS CFD）验证方案效果，避免过度设计导致成本增加或精度受损。
