蜗杆和蜗轮的材料如何选择?

发布时间：2025-07-11
阅读：1001
蜗杆与蜗轮的啮合传动存在大相对滑动（滑动速度 v_s 通常高于齿轮传动）、齿面接触应力集中、易产生胶合与磨损等特点，因此材料选择需重点考虑耐磨性、减摩性、抗胶合能力，同时匹配两者的强度与硬度（形成 “软硬配合”，减少相互磨损）。具体选择需结合传动功率、滑动速度、载荷性质（冲击 / 平稳）等工况，以下是详细指南：
一、蜗杆材料选择：侧重强度与表面硬度
蜗杆作为主动件，承受扭矩较大，且与蜗轮啮合时表面易产生摩擦热，因此需具备高整体强度（抵抗弯曲与扭转）和高表面硬度（耐磨、抗胶合）。常用材料及适用场景如下：
1. 碳钢（适用于中低速、轻中载工况）
常用牌号：45 钢、40Cr（合金结构钢）。
热处理工艺：
45 钢：调质处理（220-250HB）+ 表面淬火（HRC45-55），适用于滑动速度 v_s ≤ 10m/s 的场合；
40Cr：调质（240-280HB）+ 表面淬火（HRC50-58），强度优于 45 钢，适用于 v_s ≤ 12m/s、中等载荷（功率≤10kW）。
特点：成本较低，加工性好，适合通用机械（如输送机、升降机）。
2. 合金渗碳钢（适用于高速、重载、有冲击的工况）
常用牌号：20Cr、20CrMnTi（渗碳钢）。
热处理工艺：渗碳淬火（表面硬度 HRC58-62，渗碳层厚度 0.8-1.2mm）+ 低温回火（消除应力）。
适用场景：滑动速度 v_s ＞ 12m/s（如高速机床、精密传动），或承受冲击载荷（如起重机械），能有效抵抗齿面胶合与磨损。
特点：表面硬度高（耐磨），芯部韧性好（抗冲击），但成本较高，加工工艺复杂。
3. 特殊工况材料
高速轻载（v_s ＞ 25m/s）：可选用氮化钢（如 38CrMoAlA），经氮化处理后表面硬度达 HV850-1000（相当于 HRC65-70），耐磨性极佳，且变形小（适合精密传动）。
低速重载（v_s ＜ 0.5m/s）：可简化为调质钢（如 45 钢调质至 200-230HB），无需表面淬火（因滑动摩擦小，磨损风险低）。
二、蜗轮材料选择：侧重减摩性与抗胶合能力
蜗轮是从动件，轮齿与蜗杆表面的相对滑动是主要磨损源，因此材料需具备良好的减摩性（减少摩擦系数）、抗胶合性（高温下不易与蜗杆表面熔合），同时有足够的齿面接触强度。常用材料及适用场景如下：
1. 铸造锡青铜（适用于高速、轻中载，滑动速度高的场合）
常用牌号：ZCuSn10P1（含锡 10%、磷 1%）、ZCuSn5Pb5Zn5（含锡 5%、铅 5%）。
性能特点：
减摩性极佳（摩擦系数 f=0.04-0.06，远低于钢 - 钢组合的 0.15-0.2）；
抗胶合能力强（能在高温下保持表面润滑膜）；
但强度较低（抗拉强度 σ_b=200-300MPa），不适合重载。
适用场景：滑动速度 v_s ＞ 3m/s（如机床分度机构、精密仪器），尤其是 v_s=10-25m/s 的高速传动。
2. 铸造铝青铜（适用于低速、重载，滑动速度较低的场合）
常用牌号：ZCuAl10Fe3（含铝 10%、铁 3%）、ZCuAl10Fe3Mn2。
性能特点：
强度高（σ_b=400-500MPa，是锡青铜的 1.5-2 倍），能承受较大接触应力；
耐磨性优于锡青铜，但减摩性稍差（f=0.06-0.08），抗胶合性适合中低速。
适用场景：滑动速度 v_s ≤ 4m/s、重载（功率＞10kW）或有冲击的场合（如轧钢机、破碎机）。
3. 灰铸铁（适用于低速、轻载，无冲击的场合）
常用牌号：HT300、HT350（珠光体灰铸铁）。
性能特点：
成本极低，加工简单；
耐磨性较好（石墨起润滑作用），但抗胶合性差（v_s 过高易产生粘着磨损）。
适用场景：滑动速度 v_s ≤ 1m/s、轻载（功率≤1kW），如手动机械（手摇绞车、阀门传动）。
4. 特殊材料（工程塑料，适用于轻载、防腐、低噪音场合）
常用牌号：聚酰胺（尼龙 66 + 玻璃纤维）、聚四氟乙烯（PTFE）。
性能特点：重量轻、噪音低、耐腐蚀，但强度低（σ_b＜100MPa），耐热性差（工作温度≤100℃）。
适用场景：v_s ≤ 2m/s、轻载（如医疗器械、食品机械）。
三、蜗杆与蜗轮的材料匹配原则（核心）
蜗杆与蜗轮的材料需形成 “硬蜗杆 + 软蜗轮” 的组合，避免两者均为硬材料（如钢 - 钢）导致严重磨损（摩擦系数大，易胶合）。常见匹配组合及适用场景如下：
蜗杆材料（处理工艺） 蜗轮材料 适用滑动速度 v_s（m/s） 典型应用场景
45 钢（调质 + 表面淬火） ZCuSn10P1 3-10 通用机械（输送机、风机）
20CrMnTi（渗碳淬火） ZCuSn10P1 10-25 高速机床、精密传动
40Cr（调质 + 表面淬火） ZCuAl10Fe3 ≤4 重载设备（轧机、起重机）
45 钢（调质） HT300 ≤1 手动机械、低速轻载装置
38CrMoAlA（氮化） ZCuSn5Pb5Zn5 ＞25 超高速精密传动（航空设备）
四、选择时需额外考虑的因素
滑动速度 v_s：是核心参数，v_s 越高，蜗轮材料需越注重减摩性（优先锡青铜）；v_s 越低，可优先考虑强度（铝青铜）或成本（铸铁）。
滑动速度计算公式：v_s = v_1 /cosγ（v_1 为蜗杆圆周速度，γ 为蜗杆导程角）。
载荷性质：冲击载荷需蜗轮材料有一定韧性（如铝青铜优于灰铸铁），蜗杆材料需芯部韧性好（如渗碳钢优于调质钢）。
成本与加工性：锡青铜成本高（约为铝青铜的 2-3 倍），批量生产时低速重载场景可优先选铝青铜；单件小批量可用灰铸铁降低成本。
总结
蜗杆材料选择以 “高强度 + 高表面硬度” 为核心，根据速度和载荷选碳钢或合金渗碳钢；蜗轮材料以 “减摩性 + 抗胶合性” 为核心，根据滑动速度选锡青铜（高速）、铝青铜（低速重载）或灰铸铁（低速轻载）。两者需匹配为 “硬 - 软” 组合，才能保证传动效率（通常 70%-90%）和使用寿命（≥5000 小时）。

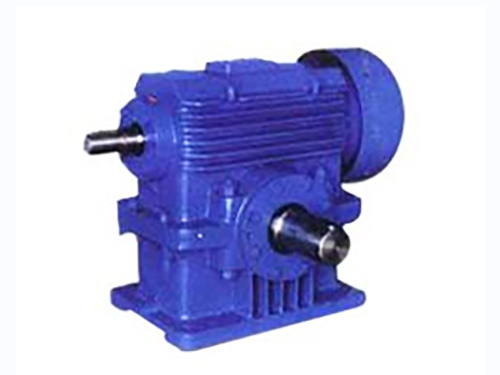

TPS平面包络环面蜗杆减速机
