铝合金外壳对散热有多大影响？

发布时间：2025-08-29
阅读：1001
评估减速机的动态散热需求，核心是量化 “热量产生速率” 与 “散热能力” 的动态平衡，需结合实际运行工况（如负载波动、转速变化、环境变量）而非仅依赖静态参数。以下是分步骤的评估方法，涵盖核心影响因素、量化计算、工况适配及验证环节：
一、先明确：动态散热需求的核心 ——“产热” 与 “散热” 的动态失衡风险
减速机运行中，热量主要来自功率损耗（如齿轮摩擦、轴承摩擦、搅油损失、密封件摩擦等），而散热能力受环境温度、散热结构、辅助散热系统影响。动态评估的关键是：在负载、转速、环境变化的全工况下，确保散热速率 ≥ 产热速率，避免油温 / 机壳温度超过安全阈值（通常油温≤80℃，机壳≤60℃，具体以厂家手册为准）。
二、分步骤评估动态散热需求
第一步：分析 “动态产热” 的核心影响因素（明确热量来源）
产热是动态变化的，需优先确定不同工况下的产热峰值与均值，关键参数包括：
负载率（实际负载 / 额定负载）
负载是产热的核心驱动因素：负载率越高，齿轮啮合压力、轴承径向 / 轴向力越大，摩擦损耗（P₁）越大（近似成正比，如负载率从 50% 升至 100%，摩擦损耗约翻倍）。
需重点关注动态负载波动：如频繁启停、冲击负载（如起重设备、机器人关节）会导致瞬时负载率超过 120%，产热激增（瞬时产热可能是稳态的 1.5-3 倍），需按 “峰值负载” 评估散热冗余。
运行转速（输入 / 输出转速）
高速运行时，两类损耗显著增加：
齿轮 / 轴承的滑动摩擦损耗：转速越高，相对滑动速度越快，摩擦热越多；
搅油损失：润滑油在齿轮箱内被高速搅动，产生粘性阻力，转速越高（尤其超过 3000rpm），搅油损失（P₂）占比从 5% 升至 20% 以上（如行星减速机高速级，搅油损失可能成为主要热源）。
需区分 “连续额定转速” 与 “瞬时高速”（如伺服系统的加速阶段），按转速曲线的峰值评估。
运行时长与周期
连续运行（如输送线、风机）：热量持续累积，需按 “稳态产热” 评估（产热 = 散热达到平衡时的温度）；
间歇运行（如机床主轴、机器人）：需计算 “工作周期内的平均产热”（如工作 10 分钟 + 停机 5 分钟，需考虑停机阶段的自然散热对温度的抵消作用）。
减速机类型与结构
不同结构的固有损耗差异大：
斜齿 / 直齿：斜齿啮合更平稳，摩擦损耗比直齿低 10%-15%；
行星减速机 vs 平行轴减速机：行星减速机传动效率更高（通常 95%-98%），但高速级搅油损失更明显；
密封方式：唇形密封比迷宫密封摩擦阻力大，低速时额外产热约 5%-8%。
第二步：评估 “动态散热能力” 的关键维度（明确热量散出路径）
散热能力需结合 “被动散热”（自然散热）和 “主动散热”（强制散热），动态评估时需考虑工况对散热效率的影响：
散热类型 核心影响因素 动态评估要点
被动散热 1. 散热面积（机壳表面积、散热片数量 / 面积）
2. 材质导热系数（铸铁≈45W/(m・K)，铝合金≈200W/(m・K)）
3. 环境通风条件（风速、是否密闭）
4. 安装方式（立式 / 卧式、是否贴近热源） - 环境风速：车间自然通风（风速 0.5-1m/s）比密闭柜体（风速≈0）散热效率高 30%-50%，需按实际安装场景的风速修正；
- 安装间隙：机壳与其他设备的距离＜10cm 时，空气对流受阻，散热能力下降 20% 以上。
主动散热 1. 冷却风扇（风量、风压、启停温度阈值）
2. 冷却油路（流量、油温控制精度）
3. 散热盘管（换热面积、冷却液温度） - 风扇启停逻辑：需匹配动态产热曲线（如负载超过 80% 时风扇启动，而非固定温度启动，避免滞后过热）；
- 油路流量：高速 / 高负载时需提升流量（如从 10L/min 增至 15L/min），确保润滑油带走更多热量。
第三步：量化计算 —— 动态产热功率与散热功率的匹配验证
通过公式或工具量化 “产热” 与 “散热”，确保动态平衡（核心是计算最大允许产热功率，判断实际产热是否超标）：
第一步：计算动态产热功率（P_loss）
减速机的总产热功率 = 输入功率 - 输出功率（即功率损耗），公式为：P_loss = P_input × (1 - η)其中：P_input：实际输入功率（kW）= 实际负载扭矩（N・m）× 输入转速（rad/s） / 1000；
η：动态传动效率（非额定效率！需按负载率修正：如负载率 50% 时，η 可能比额定值低 3%-5%；冲击负载时 η 再降 2%-3%）。
示例：某行星减速机额定效率 97%，实际输入功率 10kW，负载率 120%（冲击负载），则动态效率≈94%，P_loss=10×(1-0.94)=0.6kW（即每秒产热 600J）。
第二步：计算Z大允许散热功率（Q_max）
散热功率需覆盖Z大产热功率，公式分 “被动散热” 和 “主动散热”：
被动散热（自然对流 + 辐射）：
Q_passive = h × A × ΔT_max其中：h：综合散热系数（W/(m²・K)，自然通风时 h≈10-15，带散热片时 h≈20-30）；
A：有效散热面积（m²，含机壳 + 散热片，需扣除安装遮挡部分）；
ΔT_max：Z大允许温差（℃）= 安全油温（如 80℃）- 环境最高温度（如夏季车间 40℃），即 ΔT_max=40℃。
示例：铝合金机壳（A=0.5m²，h=25），ΔT_max=40℃，则 Q_passive=25×0.5×40=500W（即Z大被动散热功率 500W）。
主动散热（如风扇 + 被动）：Q_active = Q_passive + Q_fan
其中 Q_fan 为风扇散热功率（按风扇参数，通常 100-500W，需注意风扇风压是否足够克服机壳阻力）。
第三步：动态匹配验证
对比 P_loss（动态产热功率）与 Q_max（Z大散热功率）：
稳态运行：需满足 P_loss（稳态）≤ Q_max × 0.8（预留 20% 冗余，应对环境波动）；
峰值工况（冲击负载 / 高速）：需满足 P_loss（峰值）≤ Q_max（主动散热全开时），避免瞬时过热。
若 P_loss > Q_max：需升级散热系统（如增加散热片、换更大风扇、加冷却油路）。
第四步：结合实际工况修正 —— 避免 “静态参数误判”
静态参数（如厂家提供的 “额定散热功率”）通常基于 “额定负载、额定转速、25℃环境”，实际工况需修正以下场景：
高温环境（如冶金、户外夏季）：环境温度从 25℃升至 45℃，ΔT_max 从 55℃降至 35℃，被动散热功率下降约 36%，需额外增加主动散热（如风扇 + 遮阳罩）；
密闭空间（如控制柜内）：空气对流差，h 值降至 5-8，被动散热功率减半，需强制通风（如柜内风扇 + 通风孔）；
低速高负载（如起重卷扬机）：转速低（搅油损失小）但负载高（摩擦损耗大），需重点关注轴承 / 齿轮的局部过热（可加装温度传感器监测齿轮箱底部油温）；
高速低负载（如伺服电机高速空转）：负载低（摩擦损耗小）但转速高（搅油损失大），需检查油温是否因搅油累积升高（可选用低粘度润滑油减少搅油损失）。
第五步：动态监测与验证 —— 实际运行中的校准
量化计算后需通过实际运行验证，避免理论与实际偏差：
温度监测：在机壳关键部位（如高速级轴承座、齿轮箱中部）和润滑油路安装温度传感器（如 PT100），记录全工况下的温度曲线（如启动→稳态→峰值负载→停机），判断是否超过安全阈值；
效率测试：通过扭矩传感器测量输入 / 输出功率，计算实际传动效率，修正 P_loss 的计算值（避免理论效率与实际效率偏差导致误判）；
散热系统响应测试：如风扇启停、油路流量调节是否能快速应对产热变化（如负载骤升时，油温是否在 5 分钟内稳定，无持续上升）。
三、总结：动态散热评估的核心逻辑
先抓 “动态产热”：聚焦负载波动、转速变化、运行周期，找到产热峰值与均值；
再算 “散热能力”：结合被动散热（结构、环境）和主动散热（系统、响应），确定最大散热功率；
后 “动态匹配”：通过量化计算 + 实际监测，确保全工况下散热≥产热，同时预留冗余应对环境波动。
通过以上步骤，可避免因静态评估导致的散热不足（如夏季高温停机）或散热过度（如冗余风扇增加成本），实现减速机的高效、稳定运行。

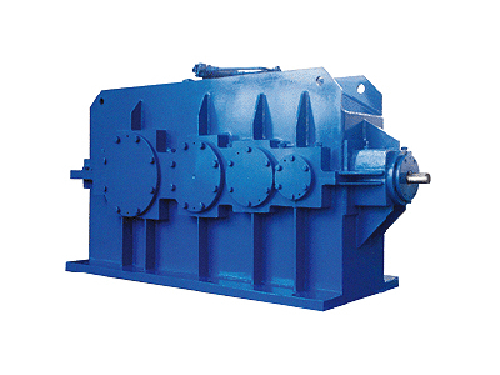

DFY四级硬齿面圆锥圆柱齿轮减速机
