立式齿轮减速机与卧式齿轮减速机的区别?

发布时间:2025-08-12
阅读:1001
立式齿轮减速机与卧式齿轮减速机是根据安装方式和结构特点划分的两类常用减速机,在结构设计、适用场景、性能特点等方面存在显著差异,具体区别如下:
一、结构与安装方式
卧式齿轮减速机
结构特点:输入轴和输出轴呈水平方向(平行于地面),整体呈 “平放” 状态,通常通过底座上的安装孔固定在水平基础(如机架、地面)上。
传动布局:齿轮轴系沿水平方向排列,箱体多为长方体或方形,内部齿轮啮合面受重力影响较小,润滑系统(如飞溅润滑)设计相对简单。
立式齿轮减速机
结构特点:输入轴水平(与电机连接),输出轴呈垂直方向(垂直于地面),整体呈 “站立” 状态,输出轴向下或向上伸出,安装时需通过法兰或底座固定在设备上方(如搅拌罐顶部)。
传动布局:需通过锥齿轮、伞齿轮或蜗轮蜗杆实现 “水平→垂直” 的方向转换,箱体结构更紧凑,常带有防漏油的密封设计(因输出轴垂直方向易漏油)。
二、适用场景与工况
对比维度 卧式齿轮减速机 立式齿轮减速机
空间需求 需水平安装空间,占地面积较大,适合地面、机架等平面安装场景。 节省水平空间,适合垂直方向布局的设备(如搅拌装置、提升机),或空间狭窄的场合。
负载类型 适用于水平方向传递动力,如输送带、风机、水泵等,可承受径向和一定轴向负载。 适用于垂直方向输出动力,如搅拌桨、立式泵、冷却塔风机等,需重点考虑轴向负载(如搅拌时的推力)。
环境适应性 对安装基础平整度要求较高,若基础倾斜易导致齿轮受力不均;适合干燥、粉尘较少的环境。 输出轴朝下时,需应对物料飞溅、液体滴落等情况,箱体密封性能要求更高,部分型号带有防滴漏结构。
三、性能与维护差异
润滑与散热
卧式减速机:齿轮浸泡在润滑油中,通过齿轮旋转飞溅润滑,散热面积大(箱体侧面可自然散热),润滑效果稳定,维护时添加 / 更换润滑油更方便。
立式减速机:因输出轴垂直,齿轮润滑易受重力影响(部分齿轮可能无法完全浸泡在油中),需设计特殊油路(如强制润滑)或使用高黏度润滑油;散热性能稍差(立式安装时空气对流较弱),需注意避免长时间满负荷运行导致过热。
受力与寿命
卧式减速机:齿轮啮合时受力方向水平,轴系支撑稳定,轴承载荷分布均匀,长期运行寿命较长,尤其适合高转速、连续运行工况。
立式减速机:输出轴承受轴向力较大(如搅拌时的轴向推力),需选用推力轴承或圆锥滚子轴承增强轴向承载能力;若安装垂直度偏差大,易导致齿轮偏载、轴承早期磨损,对安装精度要求更高。
维护便利性
卧式减速机:检修时无需拆卸设备主体,可直接打开上盖检查齿轮、轴承,更换配件方便,日常维护成本低。
立式减速机:输出轴常与负载(如搅拌桨)直接连接,检修时可能需要拆卸负载设备,密封件(如油封)更换频率较高(因垂直轴易漏油),维护稍复杂。
四、典型应用案例
卧式减速机:广泛用于输送带驱动、印刷机、数控机床、风机、水泵等设备,例如带式输送机通过卧式减速机将电机动力水平传递给滚筒。
立式减速机:常见于搅拌设备(如反应釜搅拌桨)、立式螺旋输送机、冷却塔风机、电梯曳引机等,例如污水处理厂的立式搅拌器通过立式减速机驱动搅拌桨垂直旋转。
总结
选择卧式还是立式减速机,核心取决于设备的安装空间、动力传递方向(水平 / 垂直)、负载类型(径向 / 轴向为主)及维护便利性需求:
若设备需水平传动、空间充足、追求长寿命和易维护,优先选卧式减速机;
若需垂直传动、空间受限(如设备顶部安装),或负载以轴向力为主,可选用立式减速机,但需注意密封和润滑设计。

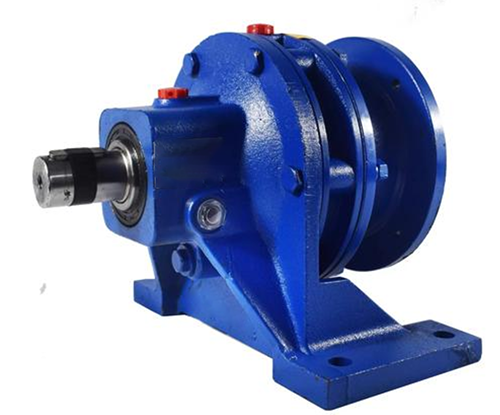

卧式摆线针轮减速机
