谐波减速机的原理及特点是什么?

发布时间:2025-09-03
阅读:1001

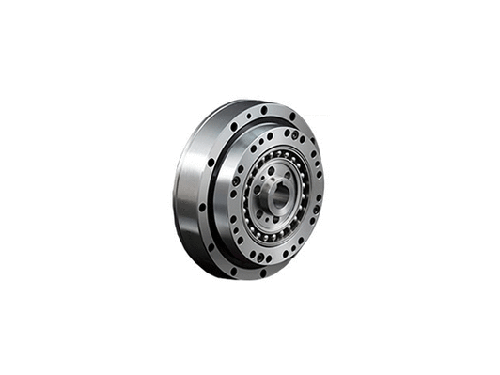

谐波减速机是一种基于弹性齿轮弹性变形实现运动传递的精密传动装置,核心优势是在紧凑结构内实现大减速比与高精度传动,广泛应用于机器人、航空航天、精密机床等领域。其原理与特点需结合核心部件的运动关系和结构特性展开分析:
一、核心原理:弹性变形与多齿啮合的协同运动
谐波减速机的传动依赖三个关键部件的相互作用,其本质是利用柔轮的弹性变形,将波发生器的高速转动转化为柔轮的低速转动,具体过程如下:
1. 核心部件及功能
谐波减速机由三大不可缺少的部件组成,各部件功能明确且相互配合:
部件名称 结构特点 核心功能
波发生器(Wave Generator) 由凸轮(通常为椭圆形)和柔性轴承组成,安装在输入轴上 作为主动件,转动时通过柔性轴承 “撑开” 柔轮,使其产生周期性弹性变形
柔轮(Flexspline) 杯状 / 环状薄壁弹性件,内壁(或外壁)有轮齿,齿数较少(Z1) 作为从动件,受波发生器挤压变形后,与刚轮啮合实现运动传递
刚轮(Circular Spline) 固定在减速机壳体上的刚性齿轮,内壁(或外壁)有轮齿,齿数比柔轮多 2 齿(Z2 = Z1 + 2,部分型号多 1 齿) 作为固定件,提供啮合基准,通过与柔轮的齿数差产生减速效果
2. 运动传递过程(以 “杯状柔轮 + 内齿刚轮” 为例)
谐波减速机的传动分为三个关键阶段,核心是 “变形→啮合→差速” 的循环:
阶段 1:波发生器驱动柔轮变形
当波发生器(椭圆形凸轮)以高速 n1 顺时针转动时,柔性轴承会将凸轮的轮廓形状传递给柔轮 —— 柔轮被 “撑开”,在长轴方向(椭圆两端)产生最大弹性变形,短轴方向保持原始形状。此时,柔轮长轴处的轮齿与刚轮的轮齿完全啮合。
阶段 2:多齿啮合与相对滑动
随着波发生器继续转动(如转动 90°),柔轮的变形位置同步转移:原长轴处的齿逐渐脱离啮合,新的长轴方向(原短轴垂直方向)的齿开始啮入。由于刚轮固定不动,柔轮的轮齿在 “啮入→完全啮合→啮出” 的过程中,会相对于刚轮产生微小的反向滑动(逆时针方向)。
阶段 3:齿数差实现减速
关键在于刚轮与柔轮的齿数差(通常 Z2 - Z1 = 2):当波发生器旋转 1 圈(360°)时,柔轮的轮齿会相对于刚轮完成 “2 个齿” 的相对位移(因每转动 180°,啮合位置切换 1 次,累计差 2 齿)。
若波发生器转 n1 圈,柔轮仅转 n2 圈,减速比 i 的计算公式为:
i = n1 / n2 = Z2 / (Z2 - Z1)
(例:若 Z1=100,Z2=102,则 i=102/2=51,即波发生器转 51 圈,柔轮转 1 圈,实现 51:1 的减速)。
二、核心特点:基于原理的优势与局限
谐波减速机的特点完全由其 “弹性变形啮合” 的原理决定,优势集中在精度、体积、平稳性,劣势则与 “弹性件疲劳” 相关:
1. 核心优势(为何成为精密传动首选)
① 高精度、低背隙
柔轮与刚轮的啮合齿数可达总齿数的 30% 以上(远超普通齿轮的 1-2 对齿啮合),且无刚性齿轮传动的 “齿侧间隙”,背隙通常可控制在1 弧分以内(部分高精度型号≤0.1 弧分),适合需要精准定位的场景(如机器人关节、卫星天线驱动)。
② 大减速比、小体积
单级减速比即可达到50:1~500:1(普通齿轮减速机需多级叠加才能实现),且无复杂的齿轮组结构,体积仅为同减速比齿轮减速机的 1/3~1/2,重量轻 50% 以上,特别适合空间受限的设备。
③ 传动平稳、低噪音
多齿同时啮合可分散载荷,避免单齿受力过大导致的冲击,运行时振动极小;且无齿轮间的刚性撞击,噪音通常低于60dB(普通齿轮减速机约 75-85dB),适合对噪音敏感的环境(如医疗设备、实验室仪器)。
④ 高传动效率、大扭矩密度
啮合齿数多,能量损失小,传动效率可达85%~95%(与行星减速机相当);同时,薄壁柔轮的结构可承受较大扭矩,扭矩密度(单位体积输出扭矩)是普通齿轮减速机的 2-3 倍,能以小尺寸输出大扭矩。
2. 主要局限(选型需规避的场景)
① 柔轮易疲劳,寿命受限
柔轮长期处于周期性弹性变形状态,易产生金属疲劳(尤其在高频启停、冲击载荷下),常规使用寿命约5000~10000 小时(低于硬齿面齿轮减速机的 20000 + 小时),需定期检查柔轮磨损情况(如齿面剥落、裂纹)。
② 抗过载能力弱
柔轮为薄壁结构,抗冲击和过载能力较差 —— 若短期过载超过额定扭矩的 1.5 倍,可能导致柔轮永久变形或断裂,因此不适合用于重载、频繁冲击的场景(如矿山机械、重型输送机)。
③ 成本高,维修难度大
核心部件(波发生器的柔性轴承、柔轮)需精密加工(如柔轮需用高强度合金钢一体成型,公差控制在微米级),制造成本是同规格行星减速机的 2-3 倍;且维修时需专业设备更换柔轮,维护成本较高。
④ 低速时有 “爬行现象”
柔轮的弹性变形存在微小滞后,在低速(<5r/min)运行时,可能出现 “走走停停” 的爬行现象,影响低速平稳性,因此不适合对低速精度要求极高的连续传动场景(如精密卷绕设备)。
三、适用场景总结
基于上述特点,谐波减速机的优势场景与局限场景清晰区分:
适用场景 典型案例 核心原因
高精度定位 工业机器人关节(六轴机器人、协作机器人)、卫星姿态调整机构 低背隙(≤1 弧分)、高定位精度
紧凑空间传动 医疗手术机器人(如达芬奇手术机器人)、半导体光刻机 小体积、大扭矩密度,适配狭小安装空间
低噪音平稳运行 实验室精密仪器、音频设备传动机构 多齿啮合,振动小、噪音低(<60dB)
避免场景 重型矿山机械、高频冲击的锻压设备 抗过载能力弱,柔轮易疲劳损坏
总结
谐波减速机的本质是 **“以弹性变形换精密传动”**:通过柔轮的周期性变形实现多齿啮合,从而在紧凑结构内达成大减速比、高精度与平稳性,但代价是柔轮的疲劳寿命与抗过载能力受限。选型时需紧扣 “精度需求、空间限制、载荷特性” 三大核心,避免 “用其短、避其长”—— 例如机器人关节需高精度,优先选谐波;重型设备需抗过载,优先选硬齿面行星减速机。
