模块化减速机的接线方法有哪些?

发布时间:2025-08-25
阅读:1001

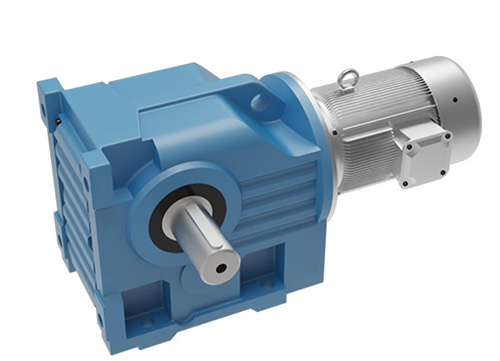

模块化减速机的接线方法需根据其驱动类型(如普通电机、伺服电机、步进电机等)和控制系统(变频器、PLC、驱动器等)进行匹配。以下是常见的接线方法及注意事项:
一、普通交流电机(单相/三相)的接线‌
‌1. 直接启动(无调速)‌
‌接线步骤‌:
‌电源线‌:将电机输入端子(U/V/W或L/N)通过断路器或接触器接入电网(三相380V或单相220V)。
‌接地线‌:电机外壳必须接地(PE线),防止漏电风险。
‌保护装置‌:建议加装热继电器(过载保护)和熔断器(短路保护)。
‌适用场景‌:
无需调速的输送带、搅拌机等简单设备。
‌2. 变频器调速控制‌
‌接线步骤‌:
‌变频器输入‌:接入三相或单相电源(注意电压匹配)。
‌变频器输出‌:U/V/W端子连接电机输入端,严禁接反相序。
‌控制信号‌:
模拟量调速:通过电位器或PLC的0-10V/4-20mA信号控制转速。
多段速控制:通过变频器的数字输入端子(DI1/DI2)切换预设速度。
‌接地‌:变频器、电机、减速机外壳均需独立接地。
‌注意事项‌:
变频器与电机距离较长时(>50m),需加装输出电抗器抑制谐波。
避免将变频器安装在减速机附近(振动和高温影响寿命)。
‌二、伺服电机/步进电机的接线‌
‌1. 伺服系统接线‌
‌接线步骤‌:
‌电源线‌:伺服驱动器接入三相220V或380V电源(需匹配型号)。
‌电机动力线‌:驱动器U/V/W端子对应连接伺服电机的U/V/W(需屏蔽电缆,避免干扰)。
‌编码器线‌:连接电机编码器与驱动器的反馈接口(插头需锁紧,防止松动)。
‌控制信号‌:
脉冲/方向控制:通过PLC或运动控制卡发送“PUL+/-”和“DIR+/-”信号。
通信控制:通过RS485、CANopen等总线协议(如EtherCAT)连接上位机。
‌注意事项‌:
动力线与信号线分开走线,避免平行布置(间距>10cm)。
伺服电机需搭配减速机时,需校准编码器零点(避免机械干涉)。
‌2. 步进系统接线‌
‌接线步骤‌:
‌驱动器电源‌:接入直流24V或交流220V(根据驱动器型号)。
‌电机线‌:将步进电机的A+/A-、B+/B-四线或六线对应连接驱动器。
‌控制信号‌:通过PLC或控制器发送脉冲(PUL)和方向(DIR)信号。
‌注意事项‌:
步进电机在低速高扭矩场景易丢步,需合理匹配减速比。
‌三、制动器与传感器的接线‌
‌1. 电磁制动器(刹车)接线‌
‌接线方法‌:
制动器线圈通常由独立电源(DC24V)供电,通过继电器或驱动器触点控制通断。
‌示例‌:伺服电机刹车线(BK+/BK-)连接驱动器刹车输出端子。
‌注意事项‌:
断电时制动器应自动抱闸,防止负载下滑。
‌2. 限位/接近开关接线‌
‌接线方法‌:
常开(NO)或常闭(NC)触点串联到控制回路中,触发后切断电机电源或发送信号给PLC。
‌示例‌:行程限位开关接入伺服驱动器的“ALM+”和“ALM-”端子。
‌四、模块化减速机的特殊接口‌
部分模块化减速机集成以下接口,需额外接线:
‌润滑系统‌:油泵或油脂润滑电机需接独立电源(AC220V或DC24V)。
‌温度传感器‌:PT100或热电偶信号接入PLC或温控器,监控减速机温度。
‌振动传感器‌:通过4-20mA信号反馈振动数据,用于故障预警。
‌五、安全规范与常见错误‌
‌必须遵守的规则‌:
电源线、电机线、信号线需使用不同颜色的线缆区分(如黄绿双色为地线)。
所有接线端子需压接牢固,避免虚接发热。
‌常见错误‌:
伺服电机UVW相序接反 → 电机抖动或报警。
未接地或接地不良 → 干扰控制系统或触电风险。
信号线与动力线并行 → 导致脉冲信号受干扰,定位不准。
‌六、接线示例图‌
(以伺服电机+减速机+变频器为例)
[电源] → [断路器] → [变频器] → [伺服驱动器] → [伺服电机] → [减速机]
                    ↑                ↑
                [电位器调速]    [PLC脉冲信号]
‌总结‌
‌普通电机‌:重点注意相序、过载保护和接地。
伺服/步进系统‌:需严格区分动力线、编码器线和控制线,避免干扰。
‌安全第一‌:制动器和限位开关是保障设备安全的关键。
建议参考具体设备的电气手册,必要时由专业电工操作。
