造成蜗轮蜗杆减速机振动过大的原因有哪些？

发布时间：2025-05-28

阅读：1001

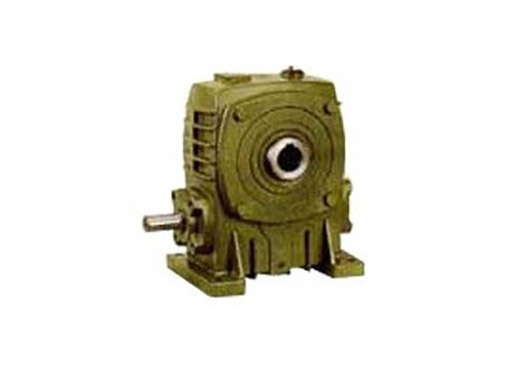

蜗轮蜗杆减速机振动过大通常由机械结构、安装调试、润滑维护等多方面因素共同作用导致，以下从设计制造缺陷、安装与装配问题、运行工况异常、润滑与磨损、外部负载干扰五个维度详细分析：

一、设计与制造缺陷

蜗轮蜗杆参数匹配不合理

模数或中心距设计不当：模数过小导致齿面强度不足，运行时易发生弹性变形引发振动；中心距偏差超过公差（如 GB/T 10089-1988 规定的 ±0.02mm），会造成啮合间隙异常（间隙过小卡滞、过大冲击）。

螺旋角与导程角不匹配：蜗杆导程角（γ）与蜗轮螺旋角（β）理论上需满足 γ=β± 螺旋角公差，若加工误差导致角度偏差＞±1°，会破坏共轭啮合，产生径向跳动和轴向窜动。

加工精度不足

齿面粗糙度超标：蜗轮蜗杆齿面粗糙度 Ra＞1.6μm 时，啮合摩擦系数增加 30% 以上，引发高频振动（如 1000Hz 以上的摩擦颤振）。

形位公差超差：

蜗杆轴线直线度＞0.01mm/m，旋转时产生 “弓形振动”；

蜗轮齿圈径向跳动＞0.02mm（对模数 m=4 的蜗轮，允许值约为 0.03mm），导致瞬时传动比波动。

材料与热处理缺陷

蜗轮材质韧性不足：采用灰铸铁（如 HT200）而非锡青铜（如 ZCuSn10Pb1）时，齿面硬度高但脆性大，冲击吸收能力下降 50% 以上。

蜗杆表面硬度不均：渗碳淬火后表面硬度偏差＞HRC5，易导致局部磨损加剧，形成 “磨损 - 振动 - 进一步磨损” 的恶性循环。

二、安装与装配问题

同轴度与垂直度超差

输入轴 / 输出轴同轴度误差：电机与减速机输入轴同轴度＞0.1mm（刚性联轴器）或＞0.2mm（弹性联轴器）时，会产生附加径向力，引发工频振动（振动频率 = 转速 ×1 倍频）。

蜗轮蜗杆轴线垂直度偏差：根据 GB/T 11365-1989，垂直度公差为 0.04mm/100mm 轴距，超差会导致齿面偏载，单侧磨损加剧，振动幅值可增加 2-3 倍。

紧固件松动

地脚螺栓未拧紧：螺栓预紧力不足时，减速机与安装基座的结合面会产生微滑移（滑移量＞0.05mm），引发低频振动（10-50Hz）。

端盖或轴承压盖螺栓松动：导致轴承轴向定位失效，蜗轮蜗杆轴向窜动＞0.1mm，产生周期性冲击振动（频率 = 转速 × 齿数）。

轴承装配异常

轴承间隙调整不当：滚动轴承（如圆锥滚子轴承）的轴向游隙未按设计值调整（通常为 0.02-0.05mm），游隙过大时轴承晃动，游隙过小则发热卡死，均可引发振动。

轴承安装方向错误：角接触球轴承反向安装会导致轴向力无法有效承载，振动加速度可骤增至 10m/s² 以上（正常应＜5m/s²）。

三、运行工况异常

过载或冲击负载

短时过载超过额定扭矩 1.5 倍：蜗轮蜗杆发生塑性变形，齿面接触斑点偏移（正常应占齿长 70%、齿高 60% 以上），振动速度有效值（RMS）从 5mm/s 升至 10mm/s 以上。

频繁启停或正反转冲击：如每分钟启停＞5 次，惯性力矩导致齿面撞击，产生冲击脉冲（时域波形出现尖峰，频域出现边频带）。

转速超过设计极限

蜗杆转速＞2000r/min 时，若未做动平衡（许用不平衡量 U=9549×G/(n×M)，G 为精度等级，n 为转速，M 为质量），离心力引发的振动幅值随转速平方增长（如转速翻倍，振动加速度增至 4 倍）。

温度异常导致热变形

减速机温升＞60K（环境温度 25℃时，壳体温度＞85℃），蜗轮蜗杆材料热膨胀系数差异（钢≈11×10⁻⁶/℃，铜≈17×10⁻⁶/℃）导致啮合间隙缩小甚至卡死，振动频谱出现高次谐波（2 倍频、3 倍频）。

四、润滑与磨损问题

润滑油选择不当

粘度等级错误：使用 ISO VG 220 润滑油代替设计要求的 VG 460（适用于蜗杆转速＞1500r/min），油膜厚度不足（h＜2μm），导致金属直接接触，摩擦振动加剧（噪音增加 10dB 以上）。

润滑油污染：油中金属颗粒含量＞50ppm（正常应＜20ppm），磨粒磨损使齿面粗糙度从 Ra1.6 升至 Ra3.2，振动信号中高频成分（＞2000Hz）能量占比增加。

润滑不足或漏油

油位过低：油面低于蜗杆轴线 1/3 时，齿面处于边界润滑状态，磨损速率提高 10 倍以上，振动加速度从 3m/s² 升至 8m/s²。

冷却系统失效：强制润滑时油温＞80℃，油液氧化变质，形成漆膜附着在齿面，破坏啮合精度，振动频谱出现调制现象（载波频率 ± 转频）。

五、外部负载与环境干扰

负载扭矩波动

驱动负载（如往复式压缩机）存在周期性扭矩波动，频率与减速机啮合频率（f=z×n/60，z 为蜗杆头数）接近时，引发共振，振动幅值放大 3-5 倍。

基础刚度不足

安装基座固有频率（fₙ）与减速机振动频率（如 2 倍啮合频率）耦合（f≈fₙ），产生共振，基座振幅＞0.1mm（正常应＜0.05mm）。

轴向力未有效平衡

蜗杆轴向力未通过止推轴承或平衡盘抵消，轴向窜动导致蜗轮齿面单侧磨损，振动信号中出现明显的轴向振动分量（加速度＞2m/s²）。

振动诊断与排查流程

初步检查：

用红外测温仪检测轴承温度（正常＜70℃）、壳体温升（＜60K）；

目视检查油位、油色及紧固件松动情况。

振动测试：

使用测振仪测量三个方向（径向、轴向、垂直方向）的振动速度有效值，标准参考 ISO 1940-1（如对于电机功率＞15kW 的减速机，允许值为 4.5-7.1mm/s）；

频谱分析：若 1 倍频（转频）幅值高，可能是不平衡或不对中；若啮合频率（z× 转频）及其谐波突出，可能是齿面磨损或啮合不良。

拆解验证：

检查齿面接触斑点、轴承游隙、零件配合公差，必要时进行齿面硬度检测和动平衡试验。

典型案例数据

故障类型振动特征频率振动速度 RMS（mm/s）油液铁谱分析特征

齿面磨损啮合频率 + 边频带 8-12 铁屑浓度高，切削状磨粒为主

轴承外圈损伤外圈故障特征频率 6-9 疲劳剥落磨粒，直径＞100μm

安装不对中 1 倍频 + 2 倍频 5-8 无明显磨粒，油液清洁度正常

油膜失效高频噪声（＞5000Hz） 10-15 油液粘度下降，酸值升高

总结：核心影响因素与应对策略

蜗轮蜗杆减速机振动过大的核心诱因可归纳为：

几何精度失准（加工误差、安装偏差）；

载荷状态异常（过载、冲击、共振）；

润滑失效（油质劣化、供油不足）。

应对策略需从设计制造（保证加工精度与材料匹配）、安装调试（控制同轴度与轴承间隙）、运行维护（定期油液检测与振动监测）三方面系统优化，尤其注意通过频谱分析定位具体故障源，避免盲目拆解。
